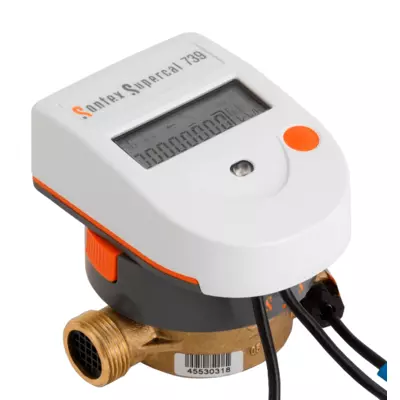

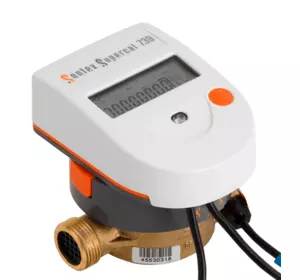

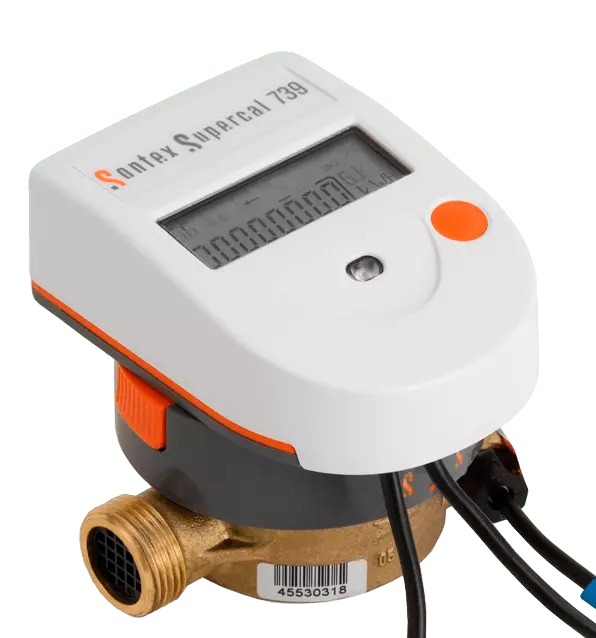

Лічильник тепла/холоду Supercal 739
Характеристики товару:
Характеристики товару:Опис товару
Купити механічний лічильник для обліку тепла/холоду SUPERCAL 739
Живлення обчислювача здійснюється від літієвої батарейки 3,6 В.
Лічильник обладнаний архівом зберігання даних, в якому зберігаються значення останні 18 місяців. Архів можна подивитися на дисплеї приладу.
Теплообчислювачів знімається з корпусу витратоміра і може бути змонтований поруч на стіні, довжина кабелю 0,8 м.
Обчислювач стандартно обладнаний OPTO-виходом, додатково може бути укомплектований комунікаційними модулями: 2 імпульсні входи (підключення додаткових витратомірів), M-Bus, радіо (частота 434 МГц - сертифікована в Укрчастотнагляді).
Лічильник тепла/холоду може бути інтегрований в систему диспетчеризації та збору даних: провідна система - за допомогою модулів M-Bus; бездротова система - радіо модуль.
Позиція монтажу: горизонтальне/вертикальне.
Максимальна робоча температура - 90 оC (короткочасно 110 оC).
Значення гідравлічних параметрів залежно від діаметра витратоміра наведені в таблиці:
|
Характеристика |
Значение |
||||
|
Номинальный диаметр |
мм |
15 |
15 |
20 |
20 |
|
Номинальный расход |
м3/ч |
0,6 |
1,5 |
1,5 |
2,5 |
|
Максимальный расход |
м3/ч |
1,2 |
3 |
3 |
5 |
|
Минимальный расход (гор/верт) |
м3/ч |
0,012 / 0,024 |
0,015 / 0,03 |
0,015 / 0,03 |
0,025 / 0,05 |
|
Порог чувствительности |
м3/ч |
0,003 |
0,003 |
0,003 |
0,008 |
|
Потеря давления при номинальном расходе |
мбар |
250 |
230 |
230 |
230 |
|
Монтажная длина |
мм |
110 |
110 |
130 |
130 |
Міжповірочний інтервал 4 роки.
Інтерфейси:
Монтуються і настоюються на заводі. При замовленні необхідно вказати тип інтерфейсу: М-Bus, Radio Supercom або Wireless М-Bus (OMS) та імпульсні виходи.
Імпульсний вхід
Можливість інтегрування до двох додаткових пристроїв з імпульсним виходом, наприклад лічильники гарячої та холодної води. Значення коефіцієнта імпульсу програмується за допомогою програмного забезпечення Prog 739-749. За замовчуванням коефіцієнт імпульсу 1 Pulse/Unit для кожного імпульсного входу. Дані лічильників сумуються окремо в пам'яті приладу і можуть бути показані на дисплеї IN1 і IN2; вони також можуть бути передані через інтерфейс зв'язку, встановлений у лічильнику. Supercal 739 поставляється з кабелем завдовжки 1,5 м (для лічильників імпульсів).
Імпульсний вихід
Залежно від певного варіанту, є можливість інтеграції двох відкритих імпульсних виходу (колектора), які можуть передавати енергію тепла, енергію холоду або об'єм.
Стандартна версія:
Вихід S1 = енергія тепла
Вихід S2 = обсяг
Версія тепло \ холод:
Вихід S1 = енергія тепла
Вихід S2 = енергія холоду
Щоразу, коли найменша одиниця енергії (тепла чи холоду) та/або об'єму відображена на екрані збільшується, 1 імпульс буде переданий на відповідний вихідний кабель S1/S2. Іншими словами - розрядність значень після коми буде відповідати ціні імпульсу вихідного сигналу:
12345678 kWh=1 kWh/pulse
12345,678 MWh=0.001 MWh/pulse
123456,78 GJ=0.01 GJ/pulse
12345,678 m3=0.001 m3/pulse
123456,78 m3=0.01 m3/pulse
Оптичний інтерфейс
За замовчуванням встановлюється на кожному Supercal 739.Зв'язок між програмним забезпеченням Prog 739-749 та Supercal 739 може бути здійснений за допомогою ОРТО перехідника. Швидкість передачі даних встановлена на 2400 bauds і не може бути змінена.
Радіо
Інтерфейс радіо дозволяє організувати зв'язок між усіма радіопристроями Sontex. Для доступності цього інтерфейсу зв'язку, необхідно вказати в заявці.
Модуль буде встановлено і налаштований на заводі-виробнику.
Використовується двонаправлена технологія радіозв'язку, яка є надійним рішенням з високою продуктивністю для системи дистанційного збору даних (стаціонарний або мобільний). Технологія заснована на MFD і Radian 0 protocols,frequency of 433.82 MHz.
Доступ до лічильника (збір даних) можна отримати 365/365 днів на рік з 06:00 до 20:00.Адреса радіо відображається в меню Сервіс і відповідає серійному номеру Supercal 739.
Бездротовий М-Bus Радіо
Радіомодуль бездротової М-Bus використовується для передачі даних відповідно до Wm-Bus (EN13757-4) протокол радіозв'язку та відповідно до OMS (Open Metering System) Release v3.0.1. Щоб мати цей інтерфейс зв'язку, необхідно вказати в заявці. Модуль буде встановлено і налаштований на заводі-виробнику.
M-Bus
Є послідовним інтерфейсом, який дозволяє обмін даними між різними пристроями М-Bus через центральну станцію M-Bus (на прикладі: Sontex 634). Для доступності цього інтерфейсу зв'язку, необхідно вказати в заявці. Модуль буде встановлено і налаштований на заводі-виробнику. За замовчуванням первинна адреса буде налаштована на адресу 0 і вторинна адреса буде відповідати серійному номеру Supercal 739. Для того, щоб змінити значення вторинної адреси, ви повинні використовувати програмне забезпечення (Prog 739-749). Вторинна адреса відповідає ідентифікації поля ID. Первинна адреса відображається в меню Сервіс із зазначенням [Addr:].
Технічні дані системи зв'язку M-Bus:
- протокол М-Bus відповідає стандарту EN 1434-3;
- вільне підключення без дотримання полярності (напруги, виміряної на останньому пристрої має перевищувати 36В);
- швидкість передачі 300/2400 бод;
- змінна структура даних;
- живлення по шині (дротах) від М-bus майстра;
- тип кабелю рекомендується: телефонний кабель JYStY N*2*0,8 мм2.
